酒店宴会厅一般用于召开各类婚庆活动、公司聚餐、大型集会、演讲、报告、新闻发布、产品展示、举办中小型文艺演出、舞会等活动，这样的场合一般都存在多路高清视频输入源，多路高清视频输出的需求。在设计方案的时候需要综合考虑实用性、易操作性、美观简洁、成本，客户可能的需求如下。
全高清输入输出设备，为了以后系统扩展方便，可能需要最高能支持4K×2K分辨率且向下兼容，视频输入源可能有DVD广告、电视、摄像头信号、笔记本HDMI等，输出显示设备可能有HDTV、投影机等设备。
显示设备离机房距离较远且呈分布式分布，而视频源相对较集中。
控制方式灵活多样，支持远程控制。
要布线简便、美观。
根据输入输出设备较多，且要求能支持4K分辨率，可选择支持4K的矩阵切换设备。
由于视频源分散，可选择使用带HDBaseT远传技术，满足音视频远距离传输的要求，同时减少设备数量。
可选择支持RS232、IR、GUI等控制方式的设备。
设备因为使用了HDBaseT技术，使用Cat5e/Cat6网线可传输音视频以及控制信号，使得现场布线简洁，美观，且控制线不需要单独布线。
| 序号 | 设备名称 | 设备型号 | 品牌 | 数量 | 单位 |
|---|---|---|---|---|---|
| 1 | 高清HDBaseT切换矩阵 | ||||
| 2 | 接收终端 | ||||
| 3 | IR套件 | ||||
| 4 | HDTV | ||||
| 5 | 投影机 | ||||
| 6 | 网络机顶盒 | ||||
| 7 | 蓝光DVD | ||||
| 8 | 电脑 | ||||
| 9 | 摄像头 | ||||
| 10 | 音箱 | ||||
| 11 | 小功放 | ||||
| 12 | 小中控 |
日前，PTN参与了大连市政府市民综合服务中心的话务平台项目。PTN产品主要承担该项目的视频显示系统部分。该项目现场环境是一个现代化的呼叫中心平台，主要是多路信号源输入，多路信号输出，并且显示设备在远端，一部分的输出信号还需要做音频分离，因此我们是以高清混插矩阵配合接收器为基础来搭建整个视频系统。
系统主要是以高清混插矩阵MMX1616作为视频信号的切换控制核心设备，配合双绞线传输器接收端TPHD402PR构造整个视频显示、传输系统的基本框架。因为整个系统目前配置的输入信号有HDMI*12路、VGA*4路；输出信号：HDMI*4路、HDBaset*12路，输入/输出各为16路， MMX1616恰好满足系统需求。MMX1616机箱配备MMX-4O-TP远传输出板卡配合双绞线传输器接收端TPHD402PR可以实现信号的远距离传输，解决信号的传输问题。
输入信号源有摄像机、笔记本以及视频会议终端信号，摄像机和视频会议终端直接安装在机柜内，信号可直接给到混插矩阵MMX1616；笔记本信号则是通过地插信息盒传输混插矩阵MMX1616；
输出主要分为两部分，一部分通过采用HDBaseT技术的MMX-4O-TP 板卡传给远端的接收器HDTP402PR，再传输给TCL拼接屏；另一部分则由HDMI输出卡板 MMX-4O-HD输出给到音频分离器CHA2，CHA2输出HDMI信号给到投影仪，分离出来的音频信号则给到音频扩声系统，充当音频部分的信号输入。
此外，整个系统也预留了升级的空间。MMX1616主机支持4K极清信号以及无缝切换，后续若需进行系统升级，只需更换相应的板卡就可完成，无需对整个系统进行变动，操作便捷，维护简单。
PTN产品清单
名称 |
型号 |
数量 |
高清混插矩阵 |
MMX1616 |
1台 |
双绞线传输器接收端 |
TPHD402PR |
6台 |
HDMI音频分离器 |
CHA2 |
1台 |

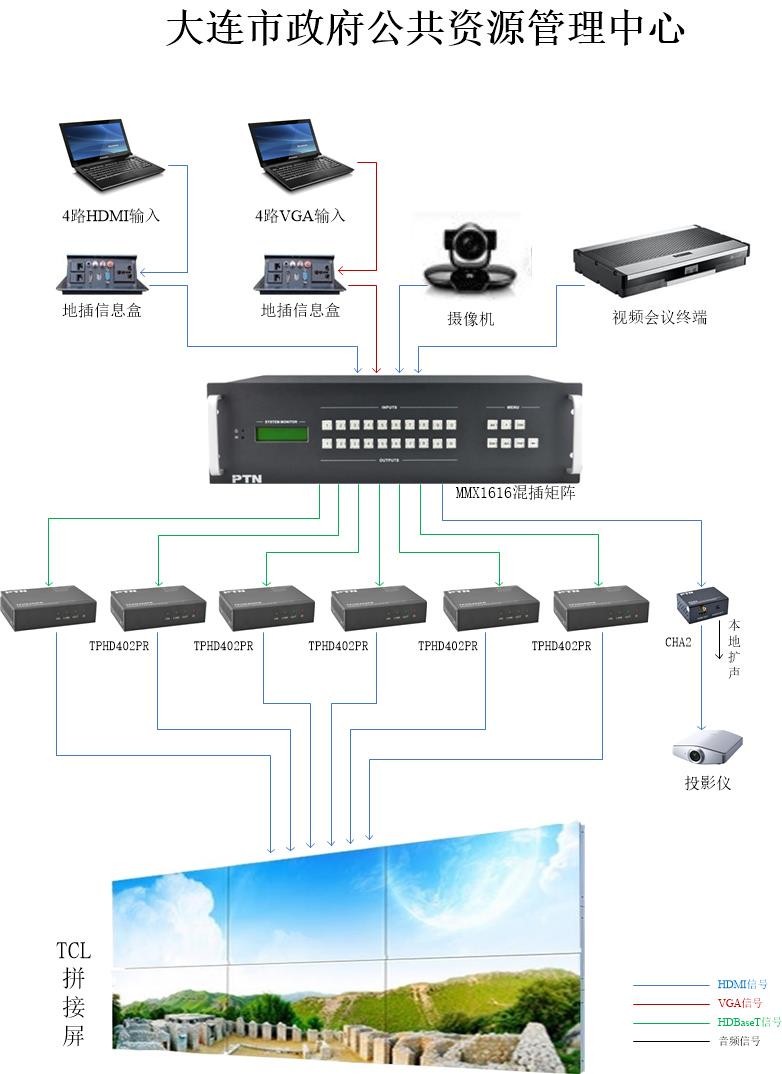

系统连接示意图：
