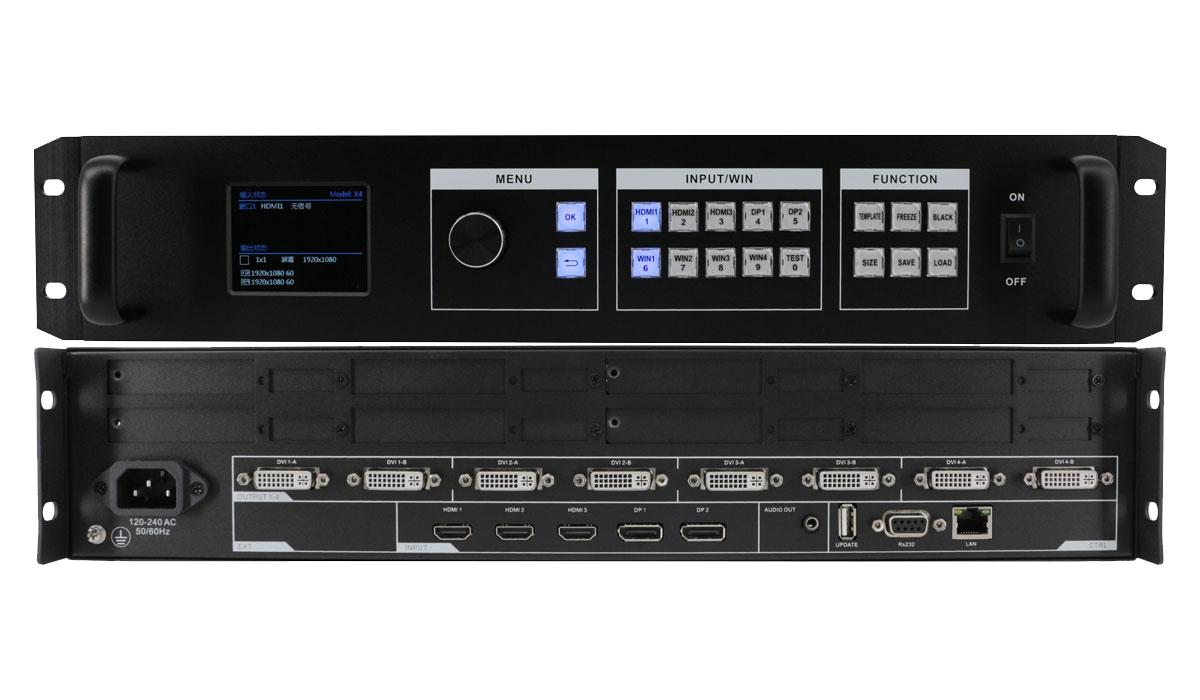

VPX系列产品是针对LED大屏幕设计的专业多画面拼接处理器，具有强大的8K输入能力和8K多画面处理能力。可广泛应用于酒店会议，舞台演出，楼盘展示，酒吧及KTV等多种场合。VPX系列产品包含5路数字视频输入，最大支持8路DVI独立输出，根据其输出带载能力的不同可分为504/506/508多种型号。
输入参数 | ||
输入接口 | 标准 | 规格 |
HDMI1 |
HDMI 2.0 及向下兼容
| 7680x1080@60HZ、7680*2160@30HZ、960x7680@60Hz、 4096x2160@60Hz、3840x2160@60Hz、3840x2160@30Hz、 5120x1440@60Hz、1920x4320@60Hz、1920x1080@60Hz、 1280x720@60Hz及EDID管理 |
HDMI2 | ||
HDMI3 | ||
DP1
|
DP 1.4 及向下兼容
| 7680x4320@30HZ、7680*2160@60HZ、5120x1600@60Hz、 3840x4320@60HZ、1920*7680@60HZ、4096x2160@60Hz、 3840x2160@60Hz、3840x2160@30Hz、5120x1440@60Hz、 1920x1080@60Hz、1280x720@60Hz及EDID管理 |
DP2 | ||
输出参数 | ||
输出接口 | 标准 | 规格 |
DVI1 | DVI 1.0 HDMI 1.3 及向下兼容 | 1024x768@60HZ、1280*720@60HZ、1280x1024@60Hz、 1440x900@60Hz、1600x1200@60Hz、1680x1050@60Hz、 1920x1080@60Hz、1920x1200@60Hz、1024x1920@60Hz、 1536x1536@60Hz、2048x640@60Hz、2048x1152@60Hz、 2560x816@60Hz、3840x640@60Hz及自定义分辨率 |
DVI2 | ||
DVI3 | ||
DVI4 | ||
DVI5 (506/508) | ||
DVI6 (506/508) | ||
DVI7 (508) | ||
DVI8 (508) | ||
Audio | 模拟音频 | 3.5mm音频口 |
整机参数 | ||
电源接口 | AC100V~240V 50/60Hz。 | |
整机功耗 | 55W (Max) | |
工作温度 | 0℃ ~ 45℃ | |
存储温度 | -20℃ ~ 60℃ | |
物理规格 | 尺寸 482.6mm × 354.8mm × 88.0mm | |
重量 | 3000g (Max) | |
2×DP1.4输入，支持8Kx4K分辨率及向下兼容分辨率
3×HDMI2.0输入，支持4K60分辨率及向下兼容分辨率
支持超强EDID管理，水平分辨率最大8192点，垂直分辨率最大7680点
多达4画面布局，4个8K画面显示
任意输入无缝切换，支持8K输入冻结无缝切换
支持4画面旋转或者镜像，支持90、180、270度旋转以及水平和垂直镜像
可灵活支持4/6/8路独立DVI输出，同时每路支持备份输出
输出分辨率带宽最大2304x1152x60Hz；单口输出水平最大3840点，垂直最大3840点；
拼接输出水平最大30720点，垂直拼接输出最大30720点；最大带载2000万像素
支持3.5mm接口模拟音频输出
支持使用向导简单快速拼接设置
支持一键黑屏、冻结
支持多达10个场景，可一键调取和存储场景
支持10个开窗模板，可一键调取开窗模式
支持手机、电脑、平板等网络直接控制
支持串口和网络中控协议
