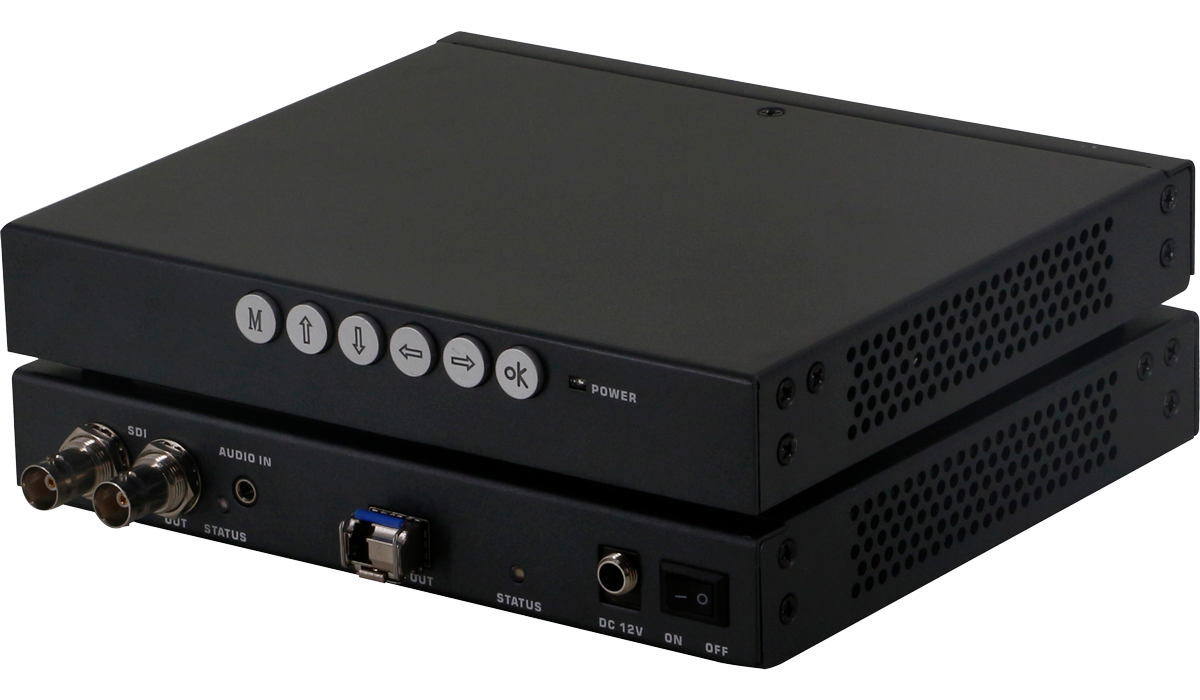

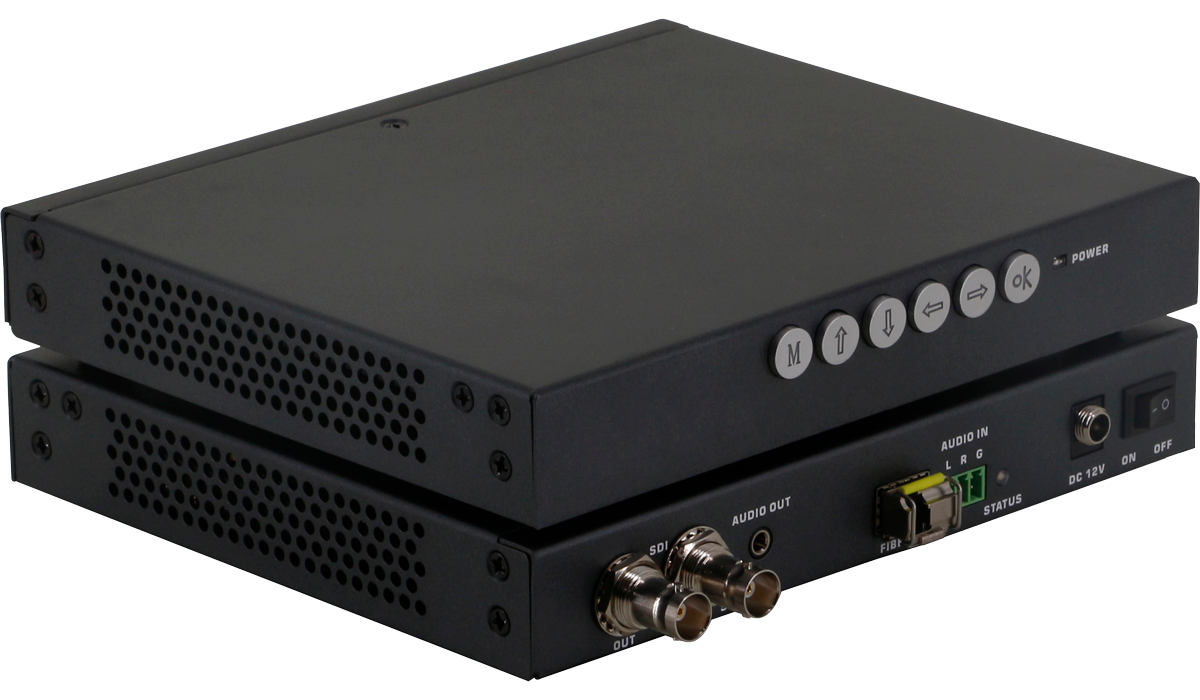

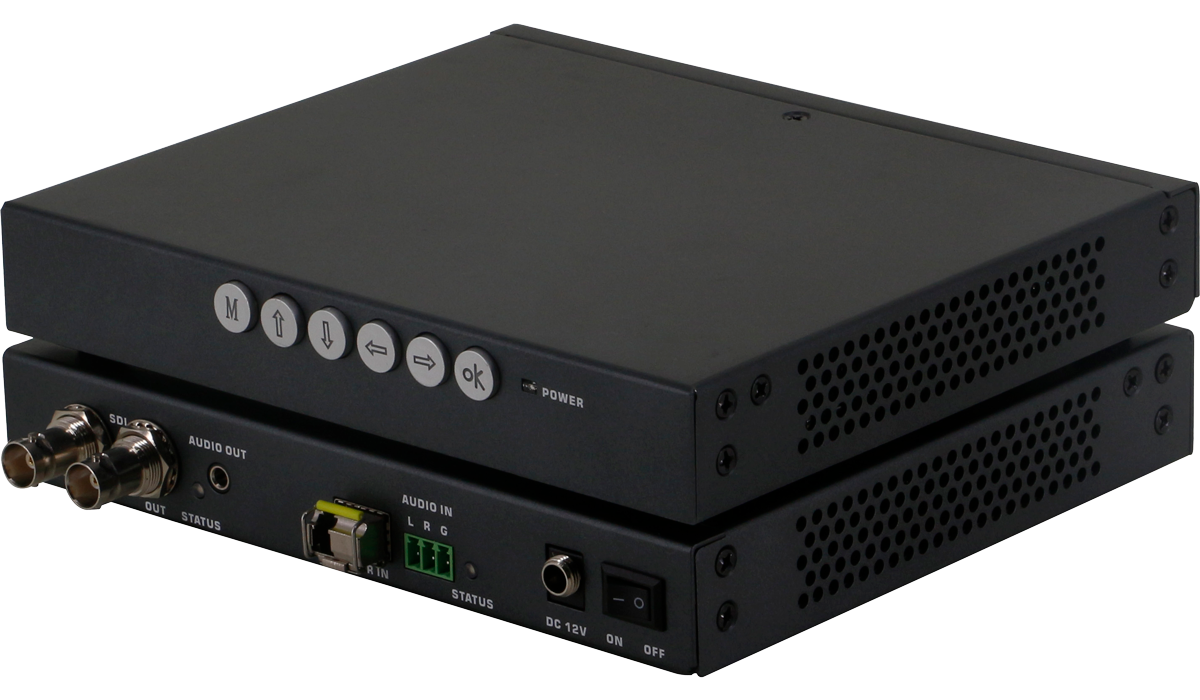

FIBER-3GSDI-110TR是一款SD/HD/3G-SDI+LR单芯单模光纤延长器,仅仅需要一根光纤即可将SD/HD/3G-SDI+LR视频信号和音频信号延长至10公里,最远可传输80公里远(通过配置不同的光模块)。整个传输过程无任何压缩,无任何延时,信号传输后无任何损耗,完全再现信号源端画质。FIBER-MAV-110TR由两部分组成,FIBER-3GSDI-110T是发射端,将SD/HD/3G-SDI+LR信号转换成为单根光纤信号,FIBER-3GSDI-110R是接收端,将光纤信号还原成为SD/HD/3G-SDI+LR信号,从而在显示设备上进行显示。
型号 | FIBER-3GSDI-110TR |
规格 | 将SD/HD/3G-SDI+LR通过单根光纤进行传输 |
输入输出 |

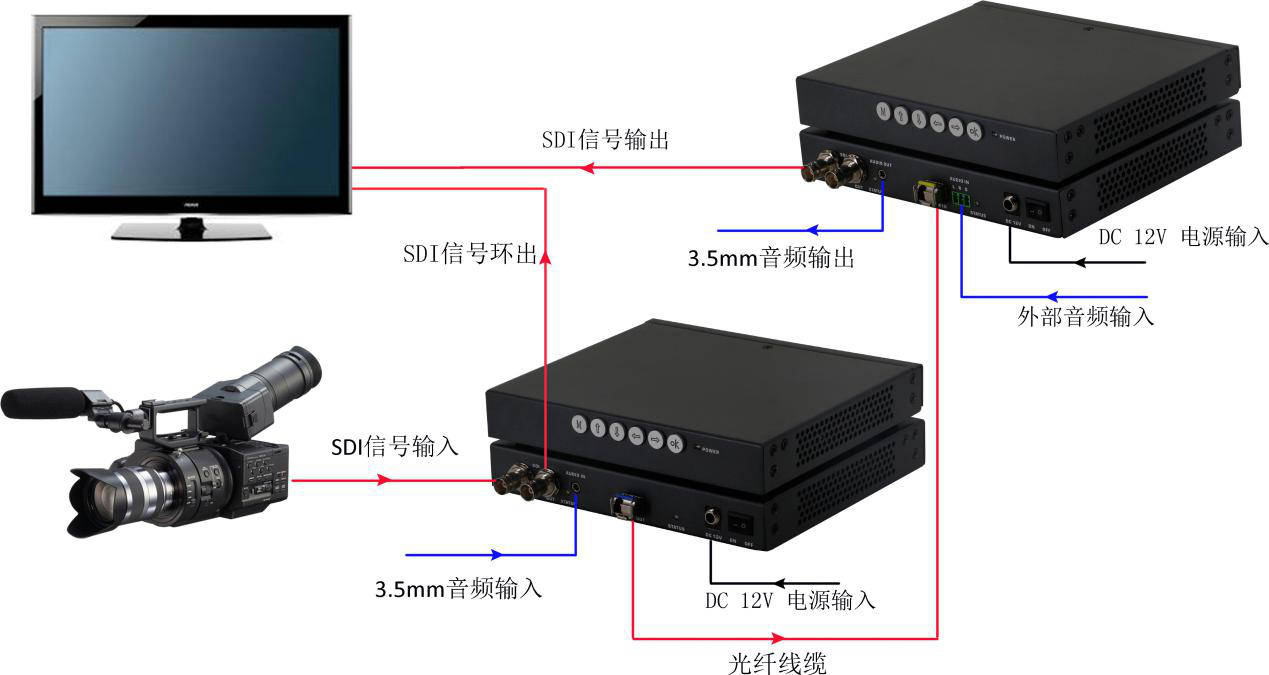

发射端: 1*SD/HD/3G-SDI+LR输入+环出,1*Audio信号输入,1*LC型光纤信号输出 接收端:1*LC型光纤信号输入,2*SD/HD/3G-SDI+LR输出,1*Audio |
协议 | SMPTE |
分辨率 | 480i-1080p60Hz(SMPTE标准) |
电源 | AC:100-240V 50/60Hz 1.5A Max DC:12V 1500mA |
尺寸 | 198mm/175mm/27mm(W/H/D)(发射接收一样) |
重量 | 0.4Kg(发射接收一样) |
工作温度 | 0℃ - 50℃ |
存储温度 | -25℃ - 85℃ |
采用单根光纤线传输SD/HD/3G-SDI+LR视频信号和音频信号
传输距离多达10公里远(单 模光纤),最远可传输80公里远(通过选配不同的光模块);
接口采用3GSDI接口,发射端支持环出,接收端两路SDI信号同时输出;
支持SD/HD/3G-SDI+LR模式下任意分辨率,最高支持1080p60Hz;
支持音频加嵌到SDI信号中;
纯光纤设计,无RFI/EMI,真正的电气隔离;
自适应各种应用环境,无需任何调节,图像传输过程中无衰减;
光模块采用标准SFP+封装,可根据现场环境现场更换。
