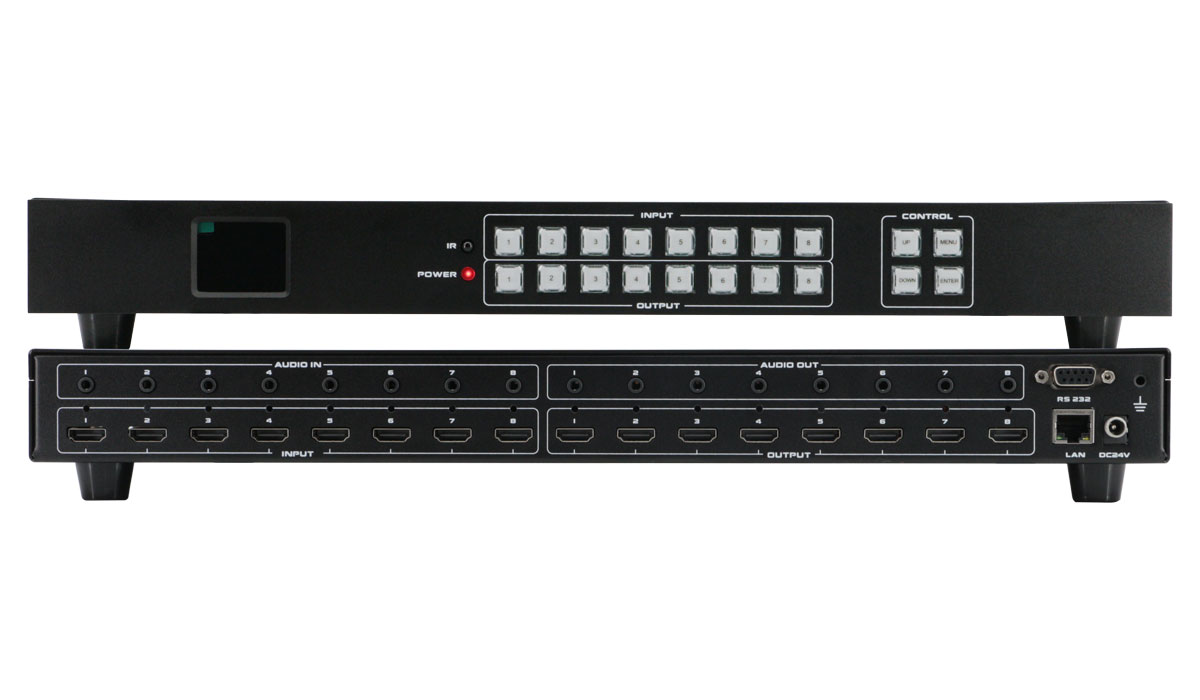

这是一款HD 4K无缝拼矩，最高输入输出分辨率支持4K30任意Scaler输出。输入支持模拟音频加嵌，输出支持音频解嵌和分离。拼接支持4K输入输出与边框补充功能。前面板支持按键操作和OLED屏状态反馈与操作提示。采用B/S架构WEB GUI人机交互界面，PC端无需安装软件即可控制设备。支持通过GUI升级设备固件维护和升级提供便利；设备操控除GUI和按键控制，还支持RS232串口/TCP/IP网口指令控制以及IR红外遥控器控制。外观4x4和8x8均采用1U尺寸大小材质用铝壳设计；
型号 | FIX-SVMHD-88-4K30 |
视频参数 | |
分辨率范围 | 输入最高UHD(3840x2160)/30Hz向下兼容 输出4K@30\1080P\720P\1366*768@60 |
HDMI标准 | HDMI1.4 |
HDCP标准 | 支持HDCP1.4，信号源HDCP2.2时自动兼容本机 |
颜色位深 | 8、10 或 12 位 |
颜色空间 | YCbCr、RGB |
EDID | 内置或学习 |
输出格式 | HDMI |
HDMI输入口 | 1-8 |
HDMI输出口 | 1-8 |
HDMI连接器 | HDMI A 型连接器 |
音频参数 | |
音频格式 | PCM 2.1Ch, Dolby Digital, DolbyTrue-HD, DTS-HD。(仅支持2.1声道) |
音频采样率 | 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz |
音频比特率 | Up to 16~24-bit |
控制 | |
按键 | 白色短键程带灯按键 |
串口 | DB9连接器母端 |
红外 | 面板IR接收器和3.5mm插座 |
网口 | RJ45网口TCP/IP带链接指示灯 |
一般规格 | |
电源 | AC:110V-240V 50/60Hz DC:24V2A |
功耗 | 最大36W |
尺寸 | 486 mm (W)×279 mm (D)×44 mm (H) |
重量 | 2Kg |
环境 | |
工作温度 | 0℃至 50℃ |
存储温度 | -20℃至 60℃ |
环境湿度 | 20%-90% |
支持高清分辨率3840x2160@30HZ输入输出；
支持HDCP1.4信号源为HDCP2.2时自动识别降至HDCP1.4（强制除外）；
支持任意输入输出Scaler倍线分辨率输出;
支持无缝快速切换；

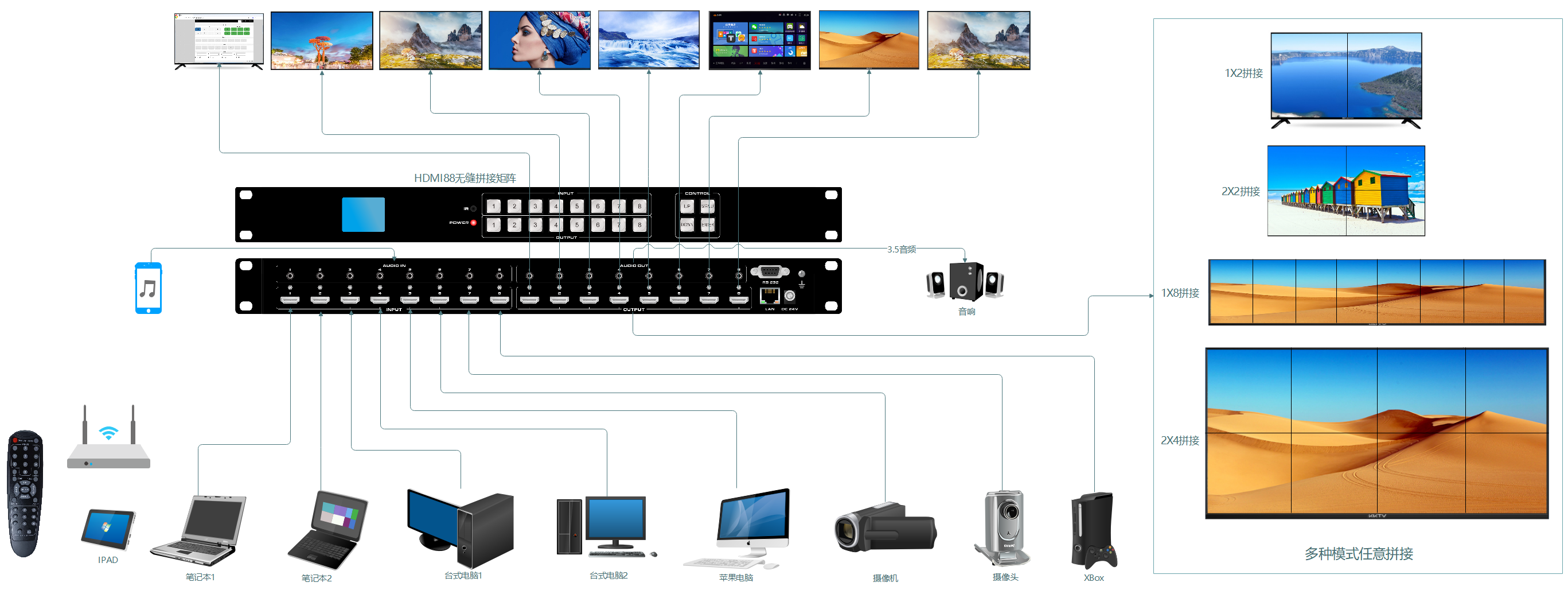

支持4K画面拼接模式；
支持HDMI输入音频加嵌入；
支持HDMI输出音频解嵌和音频分离；
支持OLED屏状态显示和操作反馈；
支持WEB GUI网页人机交互控制；
支持EDID学习和EDID内置调用；
支持前面板红外遥控后面板红外接收棒控制；
支持前面板按键快速操作；
支持RS232串口指令控制；
支持网口TCP/IP链接指令控制；
支持工作与待机省电模式；
支持在线网口升级设备固件；
