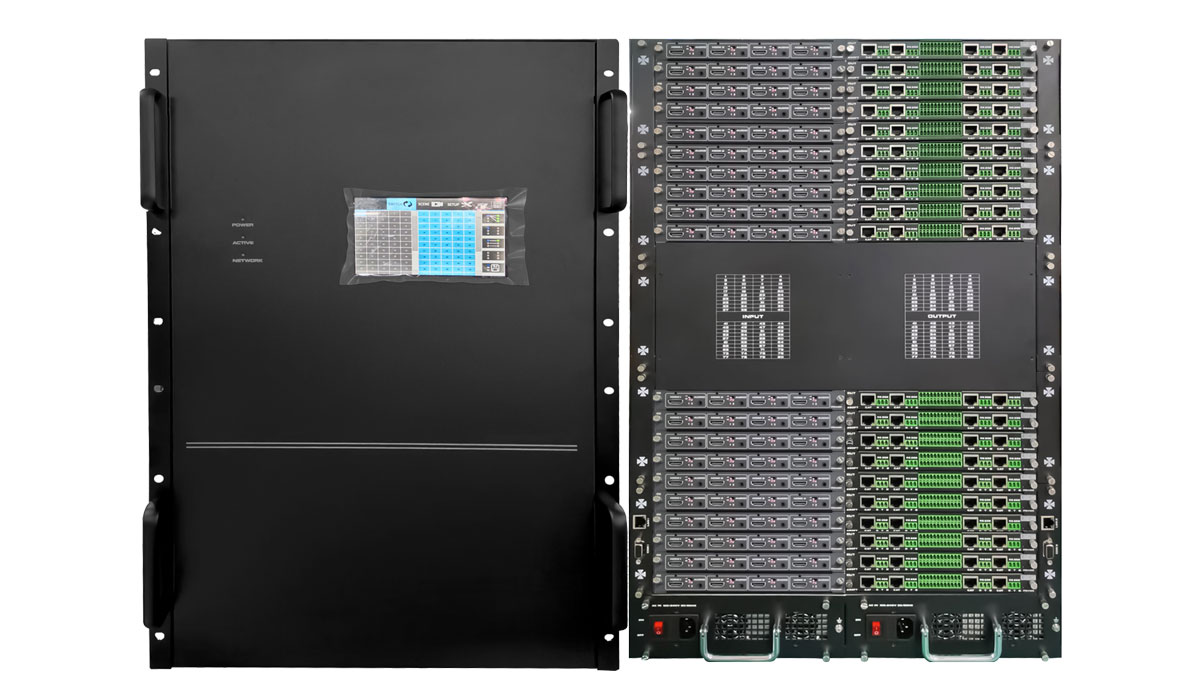

这是一款一卡四路多功能高清无缝混合触屏矩阵，采用模块化的设计理念，增加音频的解析，传输，分配，切换功能，采用触摸式管理的设计理念。所有信号输入输出卡均采用一卡四路路的方式，可实现CVBS/VGA/YPBPR/DVI/HD/HDSDI/3GSDI/HDBaseT/Fiber/IP等信号的任意转换，切换，传输功能，配备信号分辨率调节，信号类型选择调节功能，支持4K、EDID、HDCP是自动适应调节和解析，支持无缝快速切换功能。本矩阵采用了双控制系统设计，可以接入两套不同的控制系统。
型号 | OFM-800 |
描述 | 20路卡槽，一卡四路 |
规格 | 80路输入，80路输出，插卡式万能混合矩阵 |
输入 | 支持CVBS/VGA/YPBPR/DVI/HD/HD-SDI/3G-SDI/HDBaseT/Fiber/DP/IP输入 |
输出 | 支持CVBS/VGA/YPBPR/DVI/HD/HD-SDI/3G-SDI/HDBaseT/Fiber/DP/IP输出 |
标准协议 | 支持HD2.0和DVI1.0协议，支持HDCP2.2协议和EDID功能 |
色彩空间 | 支持RGB444、YUV444、YUV422色彩空间，支持x.v.Color扩展色域标准 |
分辨率 | 640×480---1920×1200@60Hz（VESA标准），480i---4K60Hz（HDTV标准） |
传输距离 | 70m（六类网线）、300m（多模光纤）、2Km（单模光纤）、25米（数字线缆）30米（模拟线缆） |
控制方式 | 前面板真彩触摸屏，双RS232+LAN,APP等控制方式 |
尺寸 | 482X712X390MM（16U） |
重量 | 28kg（不插板卡） |
功耗 | 180W（不插板卡） |
电源 | 采用双电源冗余AC100V-240V50/60HZ电源输入 |
工作温度 | -10℃ - 50℃ |
储存温度 | -25℃ - 55℃ |
模块化设计，输入输出的音视频信号均支持插拔，采用双控制系统冗余备份；
音视频输入输出采用一卡四路设计，可支持CVBS/VGA/YPBPR/DVI/HD/HD-SDI/3G-SDI/HDBaseT/Fiber/DP/IP信号的混合输入和混合输出；
强大信号交换处理能力，采用四核四链路核心芯片可达32 Gbps处理速率；
支持40个场景保存和调用功能，可保存40个不同场景号；
全数字化切换，支持80路输入、80路输出，支持各种信号的快速无缝切换，切换过程无黑屏，蓝屏，碎屏；
真彩触摸屏设计，可对混合矩阵进行切换、设置等功能；
具有多种控制方式，WEB控制、APP控制、RS232控制、触摸屏控制等多种控制方式，实现跨多种平台控制
支持4K60 444信号输入输出以及无缝切换，支持HDCP2.2；
支持各种视频信号的立体声音频的解析，分配，切换；
3D图像倍频修复、临近像素复读处理和3D去除隔行处理功能进行图像修复功能；
支持降升频处理、临近像素修复处理和模糊处理实现图像降频处理功能；
支持HDBaseT高清视频信号的网络转换和传输功能，传输距离为70/100米，网络输入输出传输带宽速率高达10 Gbps；
支持光纤传输距离可从550米~10公里；
支持双网络，双控制备份功能，实现大规模集成化网络管理功能；
支持视频信号接口卡即插即用功能；
支持断电场景自动存储保护、开机自动恢复记忆功能；
内置强大WEB服务器，可实现网络远程管理控制；
支持WEB登录控制，界面有5个快捷按钮，从上往下分别为切换所有、关闭单路、一一对应，关闭所有、场景。
支持简单网路中控功能，可以通过Web或者APP实现对外围设备的控制；
支持强大的网络集中控制功能，单一控制界面可以控制多大254台设备；
支持拼接功能，可以通过windows/安卓/苹果三大系统对拼接系统进行配置，可以内建大于6组的拼接组；
支持音视频编码和解码功能，可以直接对接市面上常见IP摄像头；
输入支持7680*1080分辨率，通过多路输入可以实现16K信号的输入并输出显示。
支持过压、过流、过热和过载保护，降低设备被损坏的概率；
| OFM-800产品彩页 |
| 移动端控制APP |
| 详细说明请咨询业务销售人员！ |
